Прибор СПЕКТР-4.31 диагностики свай

Прибор диагностики свай СПЕКТР-4.31 (молоток с демпфером) предназначен для определения длины свай, обнаружения и локализации дефектов в теле свай в соответствии со стандартом ПНСТ 804, обнаружения и локализации скрытых в грунте дефектов сваи, получения сейсмоспектрального профиля сваи, вибродиагностики железобетонных (буроинъекционных, забивных, буронабивных, камуфлетные сваи и прочих), стальных (металлических), деревянных свай соответствующим стандарту ASTM-D5882, а так же проводить дефектоскопию прочих объектов для определения их реакции на ударное воздействие (с помощью специальных методик).
Прибор СПЕКТР-4 позволяет проанализировать реакцию объекта на ударное воздействие одновременно по двум каналам во временной и спектральной области.

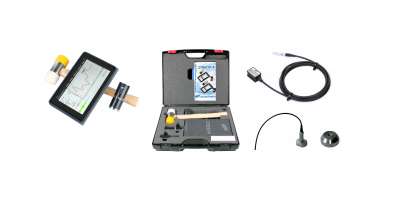

Выпускаются нескольких исполнений:
Прибор СПЕКТР-4.31 — молоток с демпфером;
Прибор СПЕКТР-4.32 — молоток с демпфером и датчиком силы МДС-1.1.

Преимущества:
В приборе СПЕКР-4 двухканальная версия прибора с возможностью подключения основного датчика по Bluetooth (беспроводному соединению) или по USB;
За счет использования планшетного компьютера удобство и простота обработки сигнала непосредственно на объекте;
В приборе присутствует функция автоматического определения длины сваи.

Функции:
Запись сигнала виброакустического датчика и синхронизация по удару с использованием измерительного молотка МДС-1 (в версиях СПЕКТР 4.32 идет в комплекте);
Возможность работы на объекте с двумя датчиками беспроводным и проводным;
Фильтрация и интегрирование сигнала, выбор показателя усиления сигнала;
Возможность диагностики по сигналам в спектральной и временной области;
Прибор СПЕКТР-4 ведет учет при анализе сигнала информации о проектной длине сваи, глубины стыка, уровня предполагаемого дефекта и т.д.;
Возможность сохранения до 10000 протоколов измерений и автоматическое составление отчетов;
Русский и английский язык меню и текстовых сообщений;
Разъем USB для работы с компьютером и заряда аккумулятора.

Технические и метрологические данные	СПЕКТР-4.31	СПЕКТР-4.32
Количество каналов регистрации	2	2
Диапазон измеряемых интервалов времени, мкс	от 500 до 40000	от 500 до 40000
Пределы допускаемой относительной погрешности измерения интервалов времени в диапазоне от 500 до 5000 мкс, %	+- 5	+- 5
Пределы допускаемой относительной погрешности измерения интервалов времени в диапазоне от 5000 до 40000 мкс, %	+- 1	+- 1
Соотношение сигнала и шума, дБ (dB)	92	92
Диапазон частот, Гц	от 10 до 12500	от 10 до 12500
Частоты дискретизации, кГц	46.9	46.9
Количество линий в спектре	1000/16000	1000/16000
Память, Мегабайт	4096	4096
Время непрерывной работы, ч	10	10
Расстояние датчик-планшетный компьютер, м	10	10
Габаритные размеры датчика, мм	ф38х85	ф38х85
Габаритные размеры планшета, мм	206x125x11	206x125x11
Масса датчика, г	150	150
Масса планшета, г	350	350
Масса молотка с демпфером, г	510	-
Масса молотка с демпфером и датчиком сиды, г	-	1440

В новой версии программного обеспечения СПЕКТР-4.32 (СПЕКТР-4.31) отсутствует возможность выбора ручного и автоматического режимов определения глубины сваи, а также функции "среднего значения по трем ударам" и "отображение удара" для исключения ошибок при оценке характеристик свай. Функцию "среднего значения по трем ударам" можно найти в программе связи с ПК во вкладке "Режим".
