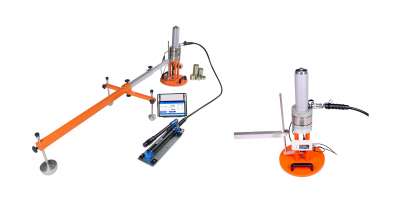

Прибор СПГ-1 статического определения деформативности слоев дорожной одежды

Описание товара:

Прибор СПГ-1 статического определения деформативности слоев дорожной одежды используется для определения показателей деформативности конструктивных слоев дорожной одежды (дорожная одежда - многослойная конструкция в пределах проезжей части автомобильной дороги, воспринимающая нагрузку от автотранспортного средства и передающая нагрузку на грунт) из несвязных материалов и грунтов земляного полотна с использованием методов согласно по ГОСТ Р 59866 и DIN 18134.
Прибор СПГ-1 применяют при строительстве дорог для контроля качества уплотнения грунтов земляного полотна и дополнительных слоев оснований автомобильных дорог (автомагистралей), аэродромов и других земляных сооружений (котлованы, шурфы, насыпи, траншеи, кавальеры, пазухи, откосы и резервы – все они отличаются формой сечения профиля и размерами)

Преимущества:
Прецизионное измерение силы нагружения и оседания грунта с передачей измеренных данных в регистрирующее устройство по интерфейс связи Bluetooth с планшетным компьютером на расстоянии не менее 10 м;
Магнитный шарообразный упор для быстрого крепления к противовесу, разгрузка и нагрузка производится с помощью промышленной гидравлической помпы с быстроразъемным соединением рукава высокого давления (РВД);
Прямое измерение оседания грунта в измерительном канале дискового штампа;
Набор составных удлинителей между поршнем гидравлической системы нагружения и противовесом;
Удобная и быстрая настройка параметров измерительного процесса, визуальные и звуковые подсказки во время работы;
Автоматическое сохранение и архивирование результатов, подготовка отчетных документов по результатам испытаний;
Импорт результатов измерений на другое мобильное устройство;

Комплектация прибора:
Электронный блок, планшет с операционной системой «Android»;
Приспособление для измерения нагрузки в сборе с силоизмерительным датчиком (держатель тензодатчика, тензодатчик, подставка домкрата);
Нагрузочная плита 300 мм (возможно приобрести под заказ нагрузочную плиту 600 мм и 762 мм);
Набор насадок-удлинителей (25 мм, 50 мм, 100 мм и 150 мм);
Магнитный шарнирный упор;
Приспособление для измерения оседания нагрузочной плиты (консоль прогибомера);
Датчик измерения деформации (перемещения);
Зарядное устройство USB (1А), кабеля USB (USB-A-mini-B и USB-A-type C), блок автономного питания;
Инструкция, флеш-карта, кейс, транспортировочные ящики 2 штуки.

Функции:
Измерение силы нагружения и перемещения (оседания) нагрузочной плиты, определение характеристик деформативности грунта по ГОСТ Р 59866;
Принцип работы прибора основан на методе статического нагружения испытываемого участка грунта дисковым штампом, с созданием циклической ступенчатой вертикальной нагрузки на штамп;
Метода нагружения – последовательная разгрузка и нагрузка зоны грунта круглой металлической пластиной с помощью гидравлической помпы и внешнего давления. Проводятся два цикла в процессе которых информация, полученная с помощью измерительных датчиков, передается по радиоканалу в регистрирующее устройство (планшет). В завершении двух циклов измерений на планшетном компьютере вычисляются:
Модули деформации Ev1 и Ev2 – показатели несущей способности грунта;
Отношение Ev2 и Ev1 – показатель степени уплотнения грунта;
Модуль упругости Ey.
Программируемое автоматическое отключение прибора при перерывах в работе;
Русский и английский язык меню и текстовых сообщений;
Связь электронного блока СПГ-1 с планшетом с помощью Bluetooth;
Создание результатов испытаний в автоматическом режиме в приложении на планшете (протокол испытаний в формате PDF и журнал испытаний в формате Xslx по форме соответствуют документам, рекомендованным по ГОСТ Р 59866);
Разъем USB для работы с компьютером и заряда аккумулятора.

Технические и метрологические данные	Прибор СПГ-1
Диапазон измерений силы нагружения, кН	от 0.7 до 100
Разрешающая способность при измерении силы, Н	1
Пределы допускаемой относительной погрешности измерения силы, %	+-1.0
Диапазон измерения перемещения, мм	от 0 до 15
Разрешающая способность при измерении перемещения, мкм	1
Пределы допускаемой абсолютной погрешности измерения перемещения, мкм	+-10
Диапазоны показания показателей деформативности грунтов статического модуля упругости, МПа	от 10 до 250
Диапазоны показания показателей деформативности грунтов модулей деформации при первичном и вторичном нагружениях, МПа	от 0 до 250
Диапазоны показания показателей уплотнения грунта	от 0 до 5
Интерфейс связи с мобильным устройством	Bluetooth 5.0 (Bluetooth Low Energy)
Питание электронного блока прибора от встроенного аккумулятора, В:	3.7+-0.5
Питание электронного блока прибора от внешнего источника питания (зарядное устройство, блок автономного питания), В:	5+-0.25
Емкость, используемого аккумулятора, Ач	5 (5000 мАч)
Потребляемая мощность, Вт	1.0
Время непрерывной работы, ч	24
Эксплуатация при температуре окружающей среды, градусов Цельсия	от +5 до +35
Эксплуатация при относительной влажности при температуре + 25 градусов Цельсия и более низких температурах, без конденсации влаги, % градусов Цельсия	до 90
Эксплуатация при атмосферном давлении, кПа	от 84 до 106.7
Габаритные размеры (ДхШхВ), мм	2590х550х940
Масса прибора (с нагрузочной плитой 300 мм), г	55000
