Описание товара:
Прибор ТЕРМОСКАН (для термометрической дефектоскопии буронабивных свай) предназначен для оценки однородности и сплошности бетонной массы внутри элементов фундаментов глубокого заложения (буронабивные сваи, буровые шурфы, в сваях по технологии непрерывного проходного шнека, применяют к фундаментам типа "стена в грунте", плотинам, барретам и прочим).
Прибор ТЕРМОСКАН фиксирует температурный профиль, вызванный твердением бетона, с помощью термозонда в соответствии со стандартом Standard Test Methods for Thermal Integrity Profiling of Concrete Deep Foundations (ASTM D7949-14. Стандартные методы испытаний целостности железобетонных фундаментов глубокого заложения по температурному профилю).
Преимущества:
Завершенность и компактность конструкции для контроля фундаментов и свай;
Инкрементный датчик положения термозонда в канале (энкодер);
Инкрементные датчики (энкодеры) положения преобразователей в каналах;
Кабельный барабан с вращающимся скользящим контактом, исключающий необходимость предварительной размотки кабеля;
Быстрая оценка качества буронабивных свай и беспроводной интерфейс передачи данных;
Разъем фирмы Lemo для измерительного зонда с системой защиты от случайного падения в измерительный канал.

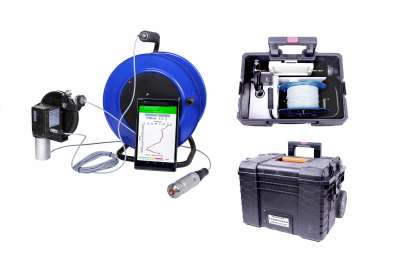

Комплектация прибора:
Планшет;
Термометрический зонд;
Барабан с кабелем до 100 м;
Блок управления с энкодером;
Комплект кабелей (кабель барабан-энкодер, зарядное устройство и кабель блок управления);
Бокс для транспортировки;
Инструкция, флеш-карта.
Функции:
Контроль целостности и однородности бетона от 12 до 24 часов после завершения бетонирования;
Анализ целостности и однородности бетона внутри и снаружи арматурного каркаса, анализ размещения арматурного каркаса относительно центра застывающего бетона;
Автоматическое создание результатов измерений, оценка результатов измерения с помощью температурных графиков и объемного профиля;
Русский и английский язык меню и текстовых сообщений;
Разъем USB для работы с компьютером и заряда аккумулятора.
Технические и метрологические данные |
Прибор ТЕРМОСКАН |
Диапазон измерения температуры, градусов Цельсия |
от 0 до 80 |
Диапазон измерения перемещения, м |
от 0 до 100 |
Абсолютная погрешность измерения температуры/перемещения, градусов Цельсия/м |
0.1 |
Дискретность измерения температуры и перемещения, градусов Цельсия/мм |
1 |
Скорость измерения температурного профиля, мм/с |
от 0 до 150 |
Диаметр (ф) исследуемых свай, м |
от 0.3 |
Внутренний диаметр измерительных каналов, мм |
50 |
Диагональ планшета, дюйм |
8 |
Интерфейс планшета |
Bluetooth, ОС Android |
Габаритные размеры планшета, мм |
210x125x10 |
Габаритные размеры блока управления, мм |
195x230x140 |
Габаритные размеры термозонда, мм |
ф36x130 |
Габаритные размеры транспортировочного бокса, мм |
560x460х480 |
Масса комплекта, г |
16300 |
